Hệ thống điện ô tô tổng hợp

I. Tổng quan về sản phẩm

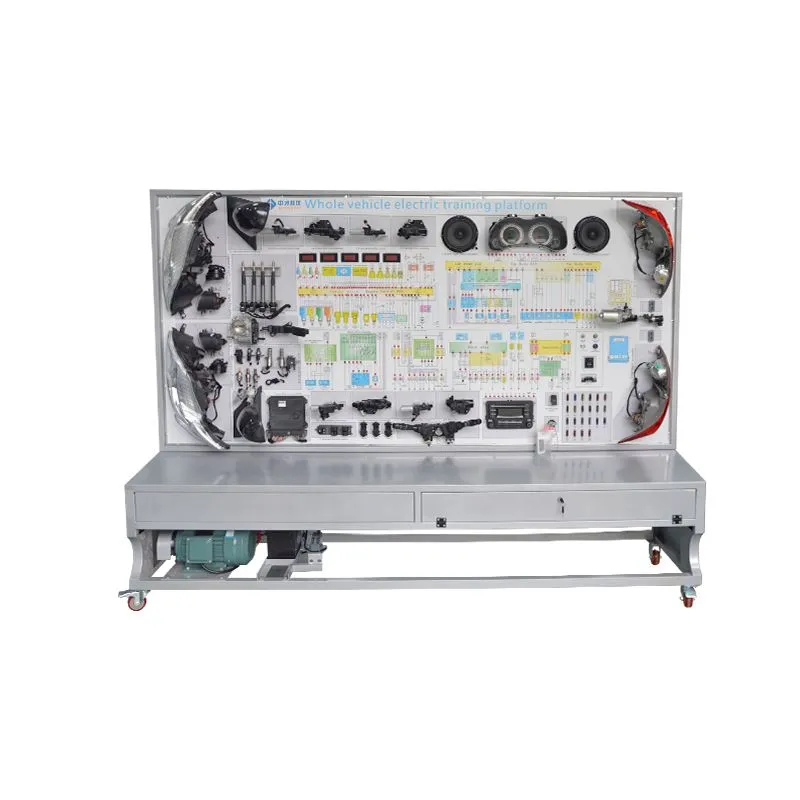

cácHệ thống điện ô tô tổng hợpnền tảng đào tạo dựa trên các bộ phận điện ô tô thực tế, trình bày cấu trúc và quy trình làm việc của các hệ thống điện ô tô khác nhau, bao gồm hệ thống chống trộm động cơ, hệ thống đồng hồ, hệ thống chiếu sáng, hệ thống gạt nước, hệ thống còi, hệ thống đánh lửa, hệ thống cửa sổ điện, hệ thống điện khóa cửa, hệ thống âm thanh, hệ thống khởi động và hệ thống sạc. Nó phù hợp cho các trường dạy lý thuyết và đào tạo bảo trì cácHệ thống điện ô tô tổng hợp.

II. Tính năng sản phẩm

Các hệ thống điện ô tô thực tế và đang hoạt động thể hiện đầy đủ thành phần và cấu trúc củaHệ thống điện ô tô tổng hợp.

Kết nối nguồn điện và vận hành các công tắc, nút điện khác nhau trên bảng giảng dạy để thể hiện quy trình làm việc của hệ thống điều khiển điện tử động cơ ô tô, hệ thống đồng hồ, hệ thống chiếu sáng, hệ thống gạt nước, hệ thống còi, hệ thống đánh lửa, hệ thống cửa sổ điện, khóa cửa điện , hệ thống âm thanh, hệ thống khởi động và hệ thống sạc.

Bảng điều khiển thiết bị được làm bằng vật liệu composite nhôm cao cấp có khả năng chống va đập, chống ô nhiễm, chống cháy và chống ẩm. Bề mặt trải qua quá trình xử lý phun sơn đặc biệt; bảng điều khiển được in sơ đồ mạch màu không phai. Học viên có thể so sánh trực quan sơ đồ mạch với các bộ phận thực tế để hiểu và phân tích nguyên lý làm việc của từng hệ thống điện ô tô.

Bảng giảng dạy được trang bị các thiết bị đầu cuối phát hiện cho phép đo trực tiếp các tín hiệu điện từ các thành phần mạch của hệ thống điện ô tô, chẳng hạn như tín hiệu điện trở, điện áp, dòng điện và tần số.

Bảng điều khiển bao gồm một ổ cắm chẩn đoán có thể kết nối với bộ giải mã ô tô chuyên dụng hoặc đa năng để truy vấn mã hóa ECU, đọc và xóa mã lỗi, đọc luồng dữ liệu, kiểm tra thành phần, cài đặt tham số, phân tích dạng sóng và khớp khóa.

Bảng điều khiển có cấu trúc thép cán nguội 1,5mm để mang lại tính thẩm mỹ; chân đế được làm từ thép hàn, được phun sơn và có bánh xe tự khóa để di chuyển.

III. Thông số kỹ thuật

Kích thước (xấp xỉ): 2400×700×1900mm (L×W×H);

Nguồn điện: Ba pha bốn dây (hoặc ba pha năm dây) 380V ±10%, 50Hz;

Điện áp hoạt động: DC 12V;

Nhiệt độ hoạt động: -40 độ đến +50 độ ;

Động cơ không đồng bộ ba pha;

Điện áp: AC 220V/380V;

Công suất: 2,2KW;

Tốc độ: 1420 vòng/phút;

Ống thép: 40×40×3mm;

Tủ: kết cấu dập thép cán nguội dày 1,5mm, có cửa bảo trì phía sau;

Bánh xe di động: 100×60mm.

IV. Cấu hình cơ bản (mỗi đơn vị)

iV.Các biện pháp phòng ngừa khi xử lý thiết bị

Tránh di chuyển thiết bị một mình trong quá trình vận chuyển. Hầu hết các sản phẩm của chúng tôi đều được trang bị bánh xe di động và thiết bị nhìn chung lớn và nặng.

Dụng cụ tập lái ô tô thường có hình dạng không đều. Trước khi di chuyển sản phẩm, hãy kiểm tra các vật nhô ra như đinh hoặc cạnh sắc để tránh bị thương. Nếu điều kiện cho phép, hãy cân nhắc việc đeo găng tay và giày bảo hộ.

Không di chuyển nhanh thiết bị trên bất kỳ địa hình nào, vì điều này có thể dẫn đến mất khả năng kiểm soát và tai nạn an toàn nghiêm trọng cũng như hư hỏng đáng kể cho thiết bị.

Đặc biệt cẩn thận khi di chuyển thiết bị qua bàn làm việc, đường dốc, cầu thang và các khu vực trơn trượt khác. Khi vận chuyển thiết bị qua cửa, hãy đảm bảo chiều rộng cửa đủ để tránh bị thương cho ngón tay.

Khi chọn khu vực bố trí, hãy chọn một không gian bằng phẳng, thông thoáng, có nơi trú ẩn và lối đi an toàn về phòng cháy chữa cháy. Sau khi xác nhận vị trí dừng, hãy gài phanh trên bánh xe di động hoặc chặn chúng bằng vật rắn để tránh bị lăn. Hầu hết các sản phẩm của chúng tôi phải được đặt theo chiều ngang để vận hành an toàn và chính xác.

Mẹo:Sử dụng xử lý cơ học bất cứ khi nào có thể.

V. Biện pháp phòng ngừa khi cài đặt và gỡ lỗi

Những người không chuyên nghiệp bị cấm cài đặt hoặc gỡ lỗi thiết bị. Các chuyên gia phải hiểu rõ chức năng và những điều cấm của thiết bị trước khi lắp đặt và có thể liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật nếu cần thiết.

Đảm bảo thiết bị được lắp đặt chắc chắn để tránh các bộ phận bị rơi và gây thương tích.

Nếu sản phẩm sử dụng nguồn điện 220V/380V thì cáp nguồn phải được lắp đặt bởi thợ điện có chuyên môn. Giữ khoảng cách an toàn với nguồn điện này trong quá trình vận hành để tránh bị điện giật.

Việc sửa đổi trái phép đối với thiết bị này đều bị cấm.

VI.Các biện pháp phòng ngừa khi sử dụng

Thiết bị nên được sử dụng trong môi trường khô ráo, thoáng mát. Làm quen với vị trí và cách sử dụng bình chữa cháy trong phòng thực hành.

Người hướng dẫn phải tham gia khóa đào tạo dịch vụ sau bán hàng của chúng tôi trước khi sử dụng thiết bị để nắm vững các phương pháp và nguyên tắc vận hành cơ bản, đồng thời phải hướng dẫn học sinh trong các hoạt động giáo dục. Học sinh không được phép vận hành thiết bị một mình.

Trước khi sử dụng thiết bị, hãy kiểm tra các kết nối nguồn và dọn sạch mọi mảnh vụn khỏi mô-đun giảng dạy, chẳng hạn như các dụng cụ tháo rời và thiết bị đo lường.

Kiểm tra độ mòn trên mỗi mô-đun. Nếu bất kỳ thành phần nào bị hư hỏng, hãy thực hiện bảo trì hoặc thay thế chúng. Không được tiến hành bảo trì khi thiết bị đang bật nguồn.

Tuân thủ các quy định của khu vực đào tạo và lắng nghe sự sắp xếp của người hướng dẫn. Trong trường hợp xảy ra tai nạn, hãy giữ bình tĩnh, ngắt điện nếu có thể và kịp thời thông báo cho người hướng dẫn để sơ tán khỏi khu vực.

Trong quá trình vận hành bình thường, luôn chú ý đến nhiệt độ, áp suất và tốc độ cao để tránh bị thương và hư hỏng thiết bị. Thiết bị có các bộ phận làm nóng và bị cấm chạm vào chúng trong quá trình vận hành.

Các thiết bị đầu cuối phát hiện hoặc đầu nối song song trên bảng giảng dạy được kết nối trực tiếp với hệ thống điều khiển, cảm biến và bộ truyền động chỉ để kiểm tra. Hãy tiến hành kiểm tra theo sự hướng dẫn của giảng viên. Nghiêm cấm việc sử dụng đèn thử nghiệm đơn giản (chỉ bóng đèn thông thường), dây điện hoặc kim loại dẫn điện để kết nối các đầu nối vì điều này có thể gây đoản mạch, tín hiệu sai và có thể dẫn đến hư hỏng thiết bị và tai nạn an toàn.

Sau khi đào tạo, hãy tắt nguồn điện chính và đảm bảo thiết bị được bảo vệ khỏi nước và bụi.

Thường xuyên bảo dưỡng thiết bị, bao gồm thay thế chất chống đông, dầu hộp số, dầu phanh, v.v.

Cấm hút thuốc và các hoạt động nguy hiểm khác, chẳng hạn như ngọn lửa trần, gần thiết bị.

VI.Triết lý dịch vụ sau bán hàng:

Ngày sản phẩm được đưa vào sử dụng chính là ngày thử nghiệm thực sự của chúng tôi. Chúng ta không bao giờ có thể bào chữa cho những thiếu sót của mình; giải quyết vấn đề là lựa chọn duy nhất của chúng tôi. Cung cấp cho bạn dịch vụ chân thành là cam kết lâu dài của chúng tôi.

VII.Quy trình dịch vụ sau bán hàng:

Bạn, với tư cách là khách hàng, sẽ gửi cho chúng tôi một email nêu rõ các nhu cầu sau bán hàng của bạn.

Khi nhận được email của bạn, chúng tôi sẽ phản hồi kịp thời và nỗ lực giải quyết vấn đề nhanh nhất có thể.

Chúng tôi tiến hành theo dõi và theo dõi dịch vụ thường xuyên, luôn theo dõi việc sử dụng của bạn và cung cấp hỗ trợ kịp thời.

Ghi chú:Chúng tôi hoan nghênh cuộc gọi của bạn bất cứ lúc nào!
